Bobtail Curtain
An douar so kozh met n'eo ket sot
© F6DXE 2016 - 2017
La Botail Curtain inventée par W6BCX Woody Smith
Didier
¨Scaër - 29 - IN88DA
La Bobtail-Curtain consiste en 3 verticales d’un quart de Lambda, espacées de ½ longueur d’onde. L’alimentation se fait à la base de la verticale centrale avec soit un circuit résonnant (bobine - condensateur) soit avec une alimentation parallèle avec une adaptation d’impédance. Il faut remarqué que le point haut des verticales présente une impédance proche de 50 Ohms. Je n’utilise pas cette propriété car la présence du coaxial peu introduire une distorsion dans les lobes de rayonnement en cas de désadaptation d’impédance.
JA5CJZ sur 40 m.
Exemple de réception DX sur la bande des 40 metres avec une bobtail.

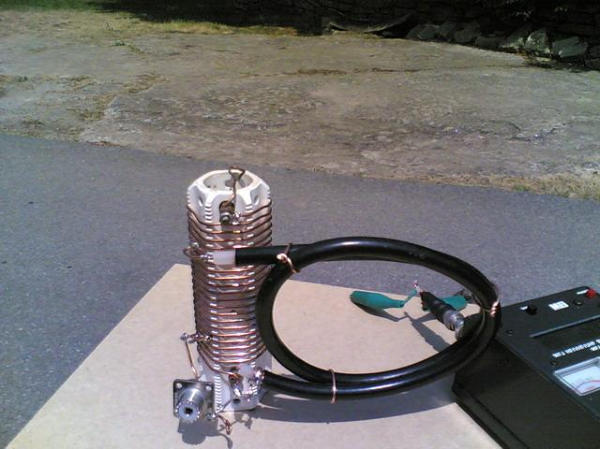

Adaptation via bobine et condensateur

en coaxial RG-58U

Adaptation via bobine et

condensateur variable.

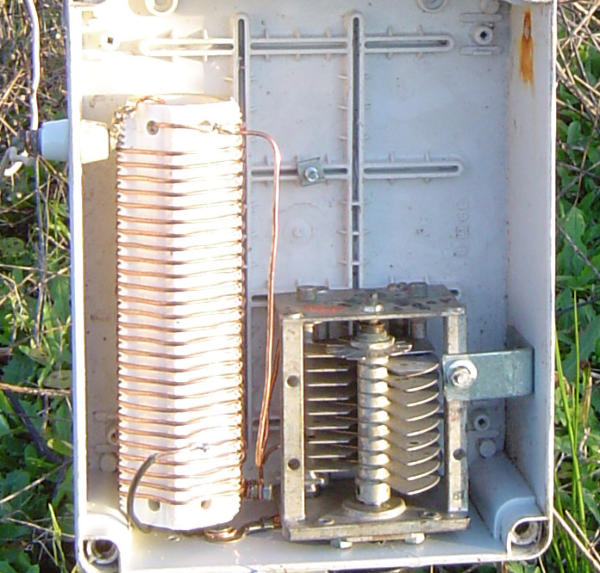

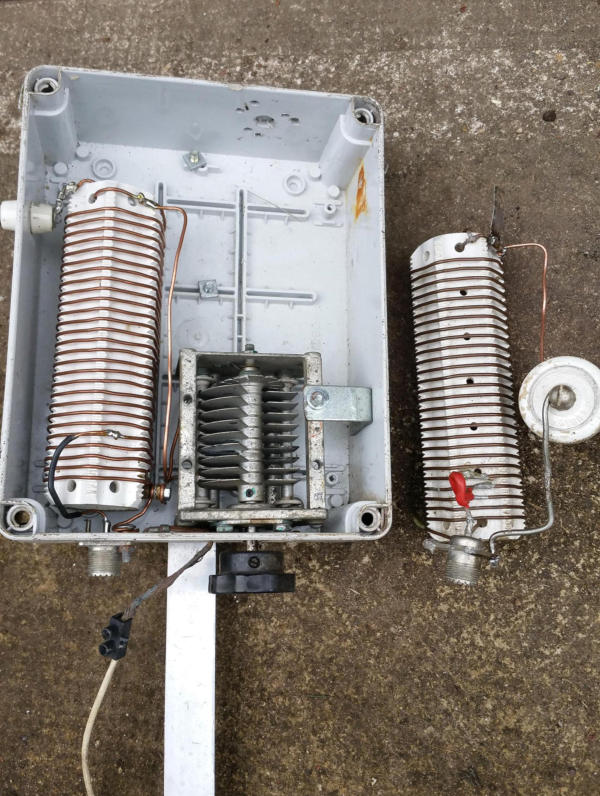

Adaptation via bobine et

condensateur variable ou fixe (5kv céramique)

z
zzzz
Zzz
ZL4AU sur 40 m.

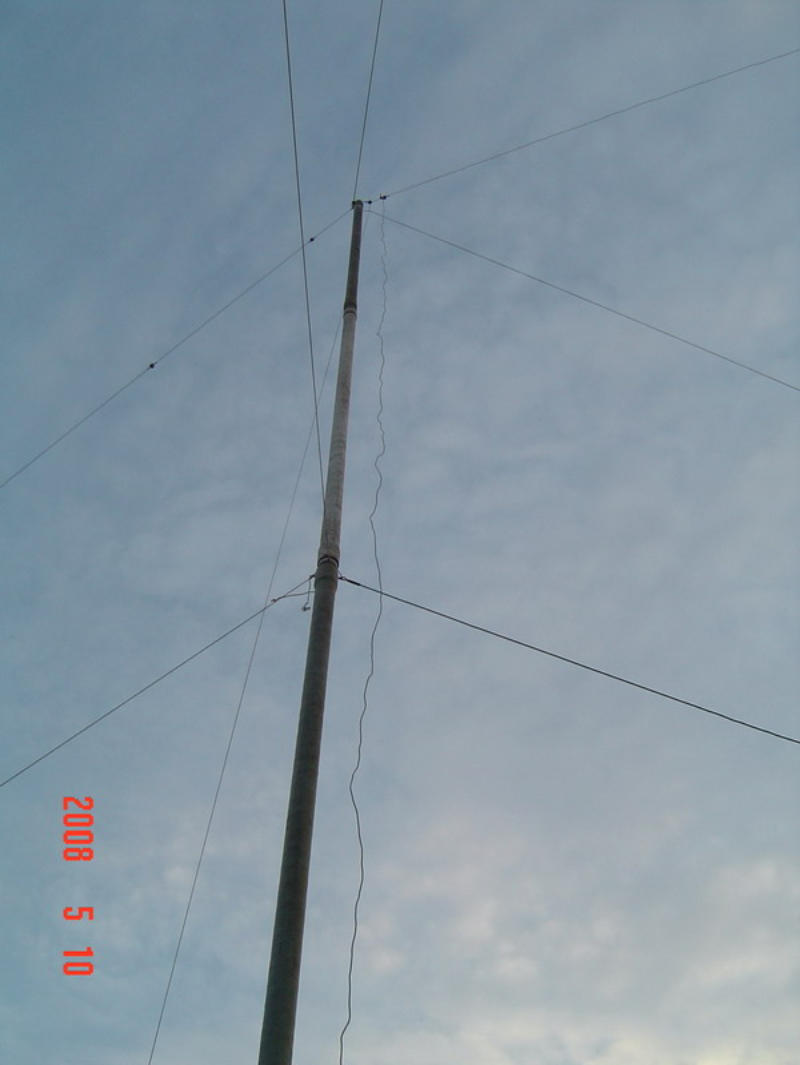

Mât de support pour

3 x 3 éléments verticaux

en phases utilisés

de 2008 à 2011

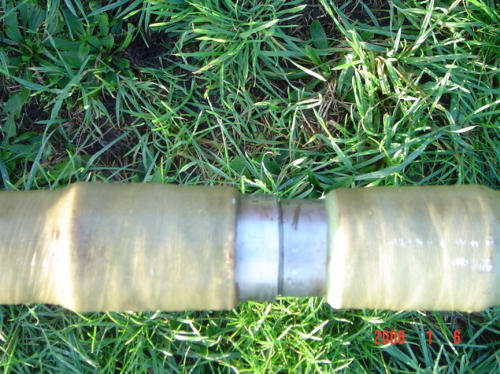

Assemblage des sections

en fibre de verre pour

les mâts supportants les

verticales.

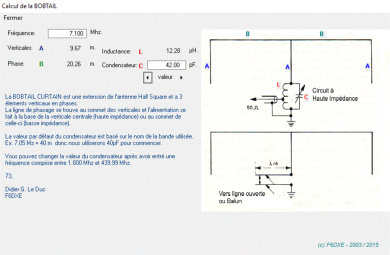

71.37/f Mhz
71.37/f Mhz
71.37/f Mhz
150/f Mhz
150/f Mhz

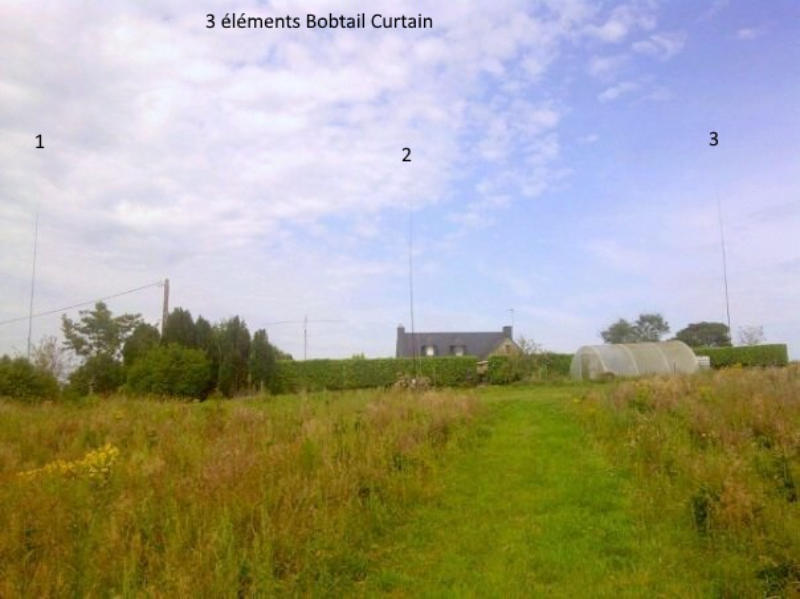

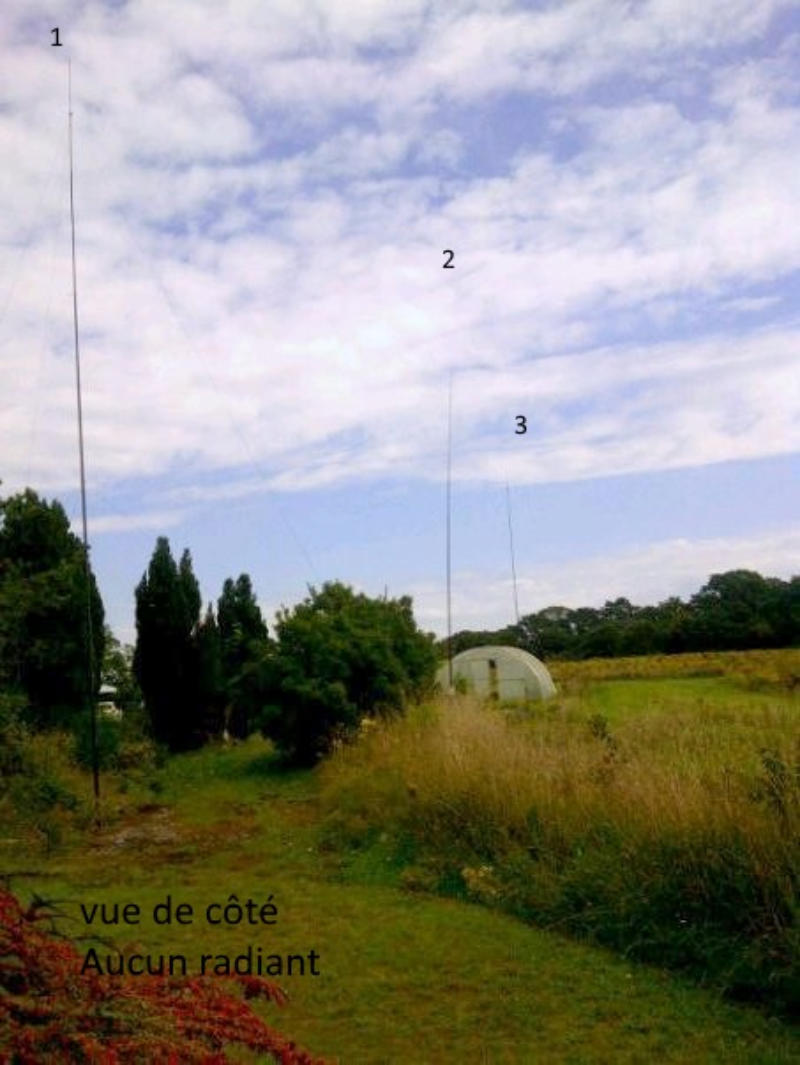

3 Eléments Bobtail

pour le 40 m

direction le Japon

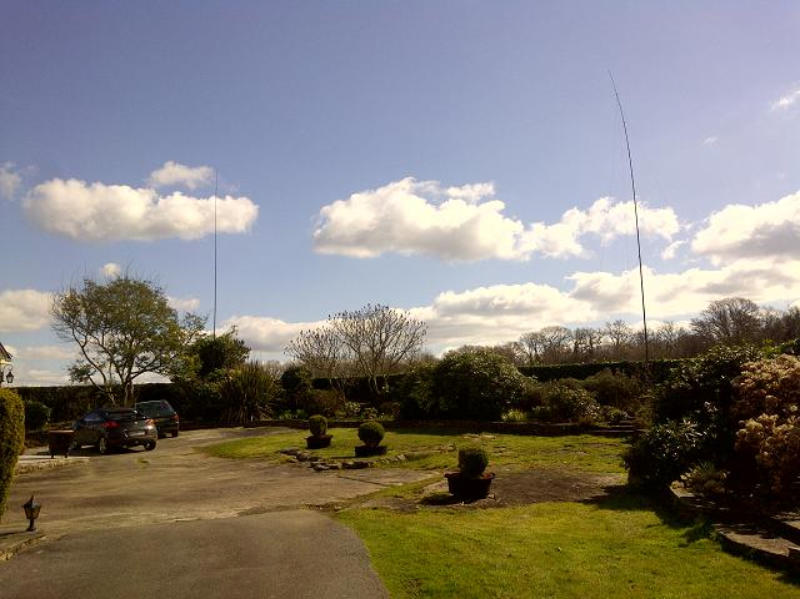

2 eléléments verticaux en phase (Half-Square)

direction les USA. Les supports sont des mâts de

12 mètres de Spiderbeam

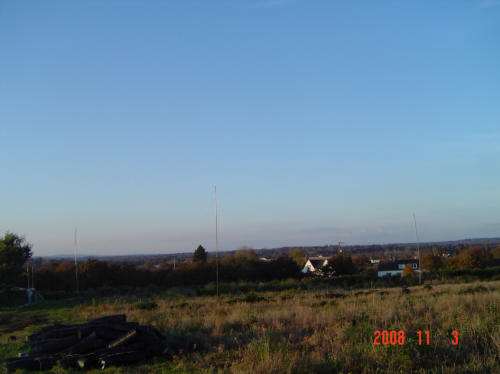

3 x 3 éléments sous forme de triangle ( 3 x 41m)

1 côté avec 3 éléments verticaux, la verticale du milieu est

en fil et les 2 extrémités sur support en fibre de verre.

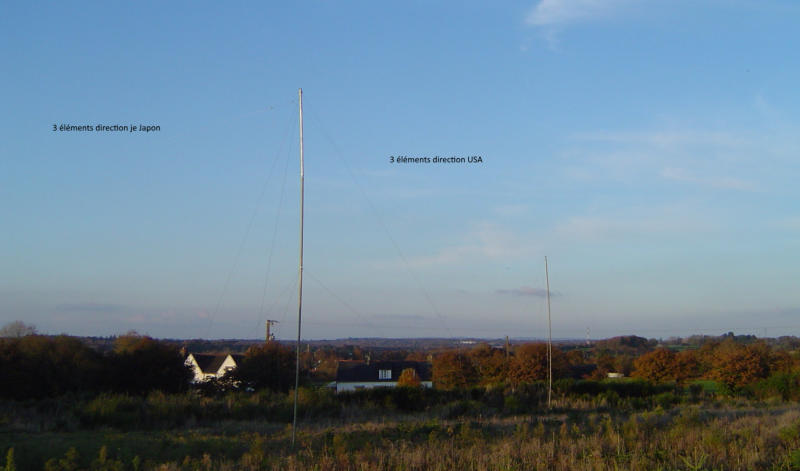

Ici 3 éléments vers le Japon (à gauche) et 3 éléments vers les USA (à droite)
ITU zone 27
CQ zone 14
